AIO SATA to IDE 브릿지 44Pin
이 제품은 기존 SATA 하드를 노트북용 44Pin E-IDE 로 변환 사용이 가능한
브릿지 보드 입니다.
2.5" / 3.5" 방식의 SATA HDD를 바로 장착하여, 노트북용 44Pin E-IDE
포트로 연결이 가능하며, Master/Slave/Cable Select 조정 점퍼도 제공 합니다.
2.5" SATA I/II/III HDD / SSD
특징
o Support any type of SATA SSD or 2.5” device
o 44Pin 2.0mm 2.5” HDD IDE male connectors for power and signals
o Attached to SATA SSD and 2.5” HDD directly
o Compliant with Serial ATA 2.6
o Supports Serial ATA Generation 2 transfer rate of 3Gbps
o Support Master, Slave and Cable Select Modes by jumper setting
o ATA/ATAPI PIO mode data transfer
o ATA/ATAPI UDMA data transfer rate of 150, 100, 66, 44, 33, 25, 16.7 MB/s
o Tag Command Queuing (Max 32 entries)
o SATA Hot-plug
o SATA Power Save modes
o ATA/ATAPI-7 Streaming feature set
o 100% hardware bridge converter to support PC, MAC and Linux environment
o Supports SSD larger than 137GB.
o Fully RoHS Compliant

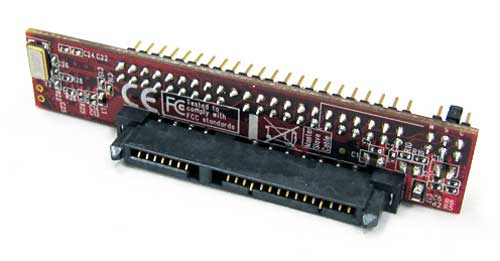

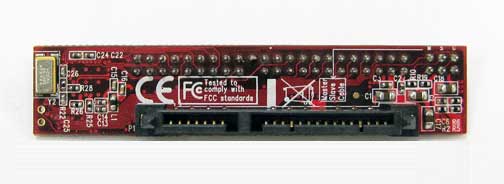

▲ SATA to IDE 브릿지 44Pin 전면부입니다. SATA HDD 드라이브 연결 커넥터가 있습니다.

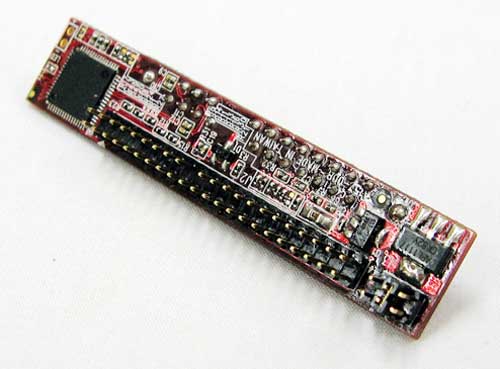

▲ SATA to IDE 브릿지 44Pin 후면부입니다. 좌측부터 메인칩셋, 44Pin IDE 커넥터, Master/Slave/Cable Select 점퍼가 있습니다.

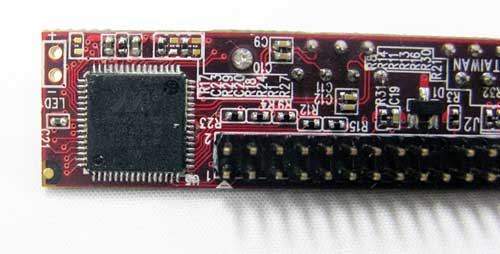

메인 칩셋 : Marvell 88SA8052-NNC2

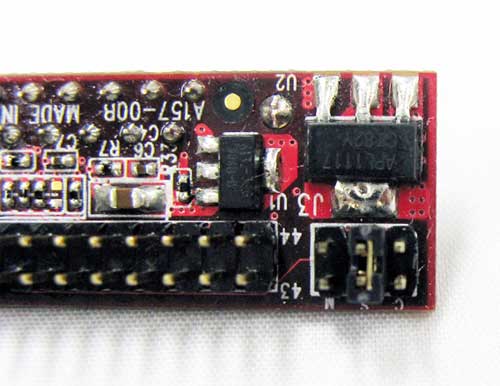

좌축부터 순서대로 Master/Slave/Cable Select 조정 점퍼 입니다

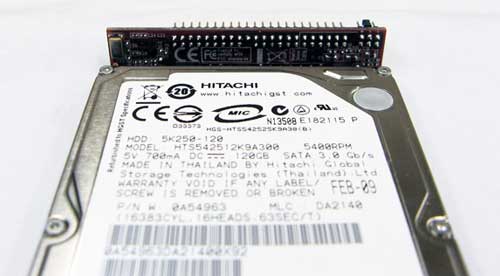

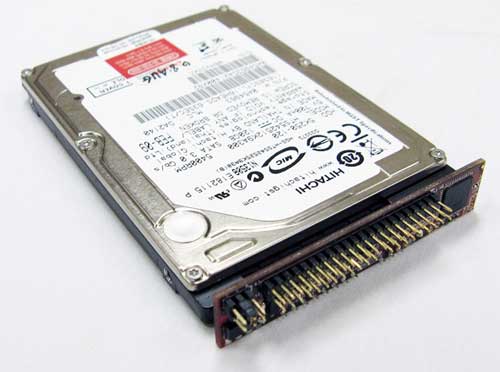

▲ 2.5" SATA HDD 에 SATA to IDE 44Pin 브릿지가 장착된 이미지 입니다.

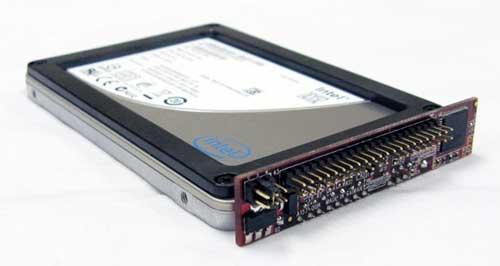

▲ 2.5" SATA SSD 에 SATA to IDE 44Pin 브릿지가 장착된 이미지 입니다.
▲ 기존 HDD에서 추가로 8mm 정도 추가 공간이 필요 합니다.

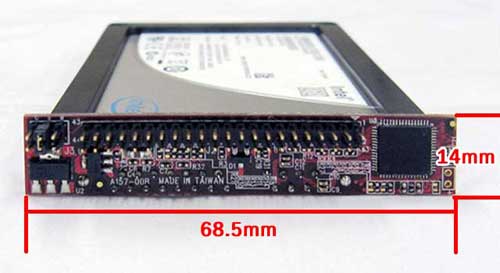

▲ SATA to IDE 브릿지 44Pin 실체 싸이즈 입니다.
