RAIDON MR2020-2S-S2 Internal 2.5" HDD RAID(mirroing) KIT
MR2020-2S-S2 제품은 5.25" 베이 1개를 사용하여 장착하고 2.5" HDD 2개를 사용하여 자체 RAID 1을 구성할 수 있는 RAID KIT 입니다.SATA하드디스크를 간편하게 교체할 수 있는 2.5" 트레이 베이 2개를 사용하며,레이드 기능 내장으로 별도의 레이드카드 없이도 레이드 1을 간편하게 구성할 수 있습니다. 호스트 인터페이스는 SATA II 3Gb/sec 최대 대역폭을 지원하며, 드라이브 인터페이스는 SATA 방식의 2.5" HDD 2개를 사용 합니다. 또한 데이터 자동 복구 및상태를 알려주는 LCD창이 있어 상황을 바로 바로 알 수 있습니다.
본제품은 S-ATA 2.5" 하드 2개를 사용하여 RAID 1로 자동으로 구성 되어 됩니다.본제품은 5.25" 베이 1를 사용하기 때문에 5.25" 베이 1개가 필요합니다.
RAIDON MR2020-2S-S2
제조사
RAIDON
칩셋
RAIDON 2044
호스트 인터페이스
SATA
디바이스 인터페이스
지원 레이드 레벨
RAID 1
지원 HDD
2 × 2.5인치 SATA I/II 방식, 최대 1TB까지
쿨링팬
3cm 볼베어링 쿨링팬 x 1개
파워
12V/5V
디스플레이
호스트 액세스, 알람, 파워 정보 제공
지원 운영 체제
모든 운영 체제에서 사용 가능
인증 사항
CE & FCC & BSMI
제품 크기
148 (W) x 172 (D) x 42 (H)
특이 사항
온도 & 팬 오류 감지, 핫스왑, 자동 복구
레이드를 구성하는 가장 큰 목적은 속도가 아닌 데이터의 안전한 보존에 있다고 볼 수 있습니다. 특히나 산업 현장에서라면 두말할 나위 없는 아주 중요한 요소입니다. 그러나 노트북 단일 HDD의 용량이 1TB를 넘은 지금도 HDD 데이터 안정성은 그리 높다고 볼 수 없습니다.

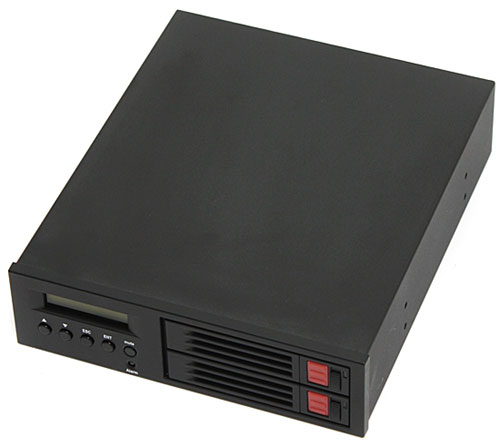

RAIDON에서 출시한 MR2020-2S-S2는 노트북용 SATA 방식 HDD 두 개를 사용해 레이드 1으로 구성할 수 있는 내장형 데이터 스토리지 입니다. 이 전에 출시되었던 SR2611과 역할은 크게 다르지 않으며, 단지 달라진 것은 3.5인치 HDD가 아닌 2.5인치 HDD를 사용 하는 것 입니다. 5.25인치 베이에 1칸에 넣을 수 있으며 전면 왼쪽에 위치한 LED 표시기는 동작 상태 및 오류 등을 알려주는 역할을 합니다. 전원은 4핀 케이블로부터 받으며 데이터는 SATA 케이블을 통해 주고 받습니다.

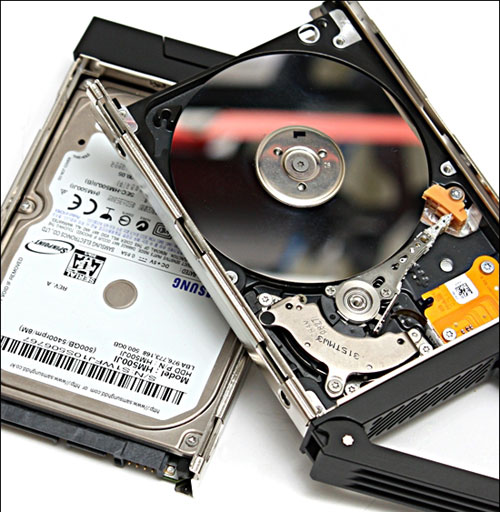

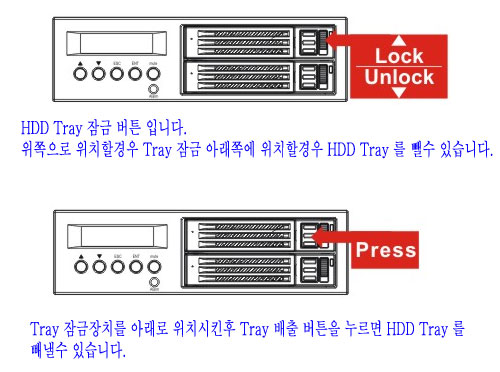

▲ RAIDON MR2020-2S-S2을 제대로 사용하기 위해서는 SATA 방식의 노트북용 HDD 두 개가 필요합니다. HDD를 트레이에 넣고 나사로 고정을 한 뒤 베이에 밀어넣고 닫기만 하면 설치가 완료 됩니다.- RAID 1 자동 구성

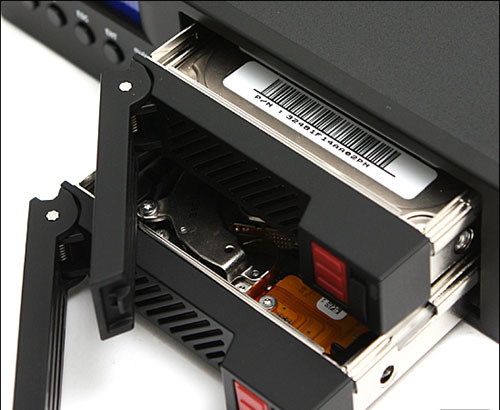

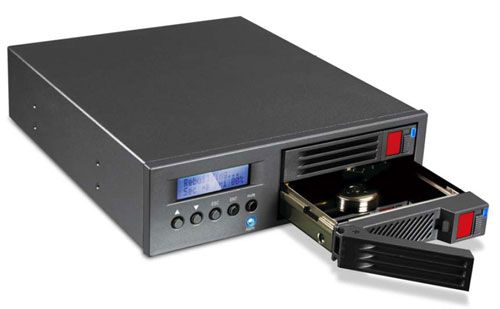

▲ 두 개의 트레이에 HDD를 넣고 위와 같이 넣으면 자동으로 RAID 1로 설정됩니다. 이 후 하나의 디스크에 문제가 생겨 교환을 하는 경우도 마찬가지 입니다. HDD Fail후 문제된 HDD를 빼고 새 HDD를 넣고 트레이를 닫으면 자동으로 복구를 할 것인지 'Yes, No' 선택하는 메뉴가 LED창에 표시 됩니다.

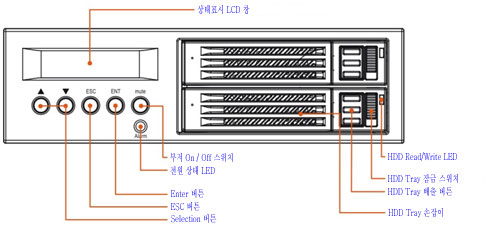

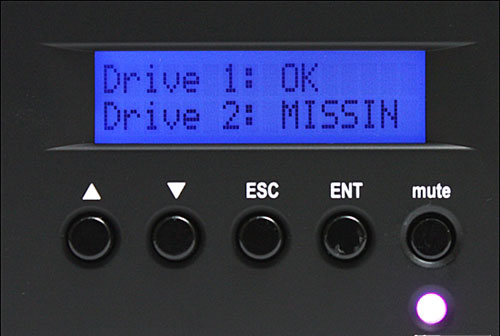

▲ HDD를 삽입하고 나면 LED창을 통해 위와 같은 메시지를 볼 수 있다. 드라이브 1은 HDD가 삽입되어 있는 상태이고 드라이브 2는 삽입되지 않은 상태를 나타내고 있습니다. ▲ 와 ▼는 위 아래 버튼이며, ESC는 말 그대로 취소 버튼, ENT는 실행 버튼입니다. 마지막으로 MUTE는 경고음을 끄고 켤 수 있는 기능이 있습니다.

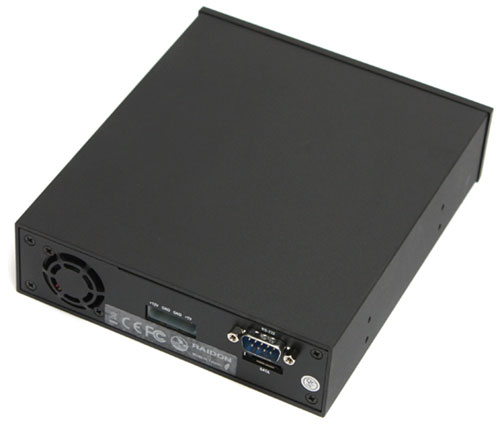

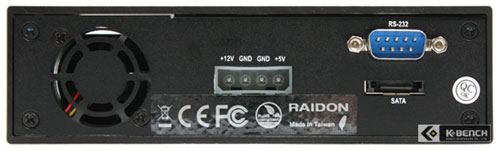

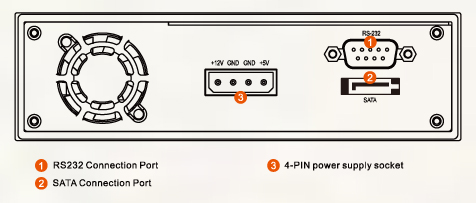

▲ 후면부에는 총 4개의 개별 역할을 하는 요소들이 위치해 있습니다. 가장 왼쪽에 있는 쿨링팬은 내부 열을 배출시켜 주며 가운데에는 전원 케이블을 연결할 수 있습니다. 오른쪽에 있는 RS-232와 eSATA포트는 모니터링과 데이터 전송 케이블을 연결할 수 있게 되어 있습니다

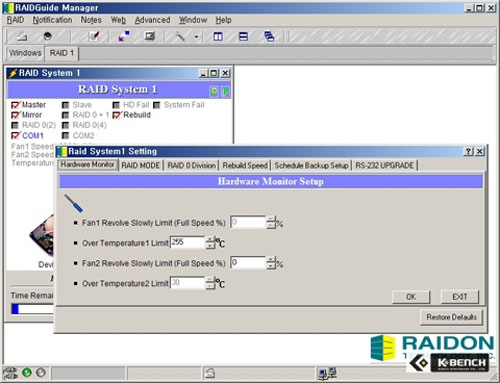

▲ 제품 뒷면의 RS232포트 PC의 시리얼 포트와 연결하면 RAIDON에서 제공하는 GUI타입의 RAIDGuide Manager 유틸리티를 사용해 하드랙의 상태를 모니터링함과 동시에 레이드 셋팅을 조절할 수 있습니다.
이렇게 MR2020-2S-S2는 O/S에 의존하지 않고 RAID를 하드웨어적으로 구성하며 기기 자체에서 독자적으로 핫 스왑을 지원합니다. 그렇기 때문에 MR2020-2S-S2에 O/S를 담아 사용한다면 불의의 사고로 하드디스크 하나가 장애를 일으키더라도 시스템의 정지로 이어지지 않습니다. 즉 오랜 시간 동안 계속해서 시스템이 작동해야만 하며, 용량 이득과는 상관없는 생산 관리용 시스템이나 데이터 서버 등에 가장 적절한 솔루션이 입니다. 또한 자동 리빌드 기능을 활용하면 동일한 내용을 담고 있는 하드디스크를 여러 개 만들어내는 백업 솔루션으로서의 활용도 가능합니다.

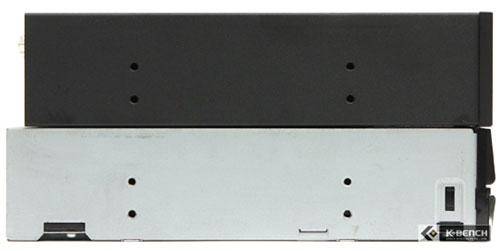

▲ RAIDON MR2020-2S-S2와 5.25인치 베이에 들어가는 ODD를 비교하면 이 정도 차이가 납니다. ODD에 따라 조금 더 짧은 것도 있으니 어떤 케이스를 사용하든 문제없이 사용 가능합니다

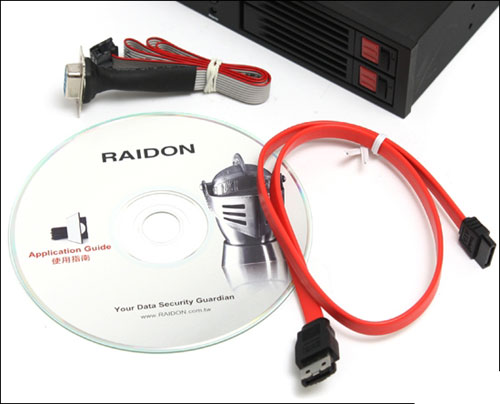

▲ RAIDON MR2020-2S-S2는 설치 CD와 RS232 연결 케이블, eSATA to SATA 케이블, 고정 나사를 기본 제공 합니다.
